50mmモザイクマウント用 ADG-NS型 中型デジタルパネルメーター

概要

本器はアナログ信号(電圧又は電流)を受けデジタル値に変換して表示するA/D変換内蔵のパネルメータです。
文字高26mmの表示器です。

特長

表示スケール値は任意に設定することが出来ます。
供給電源はAC100V/DC24Vのいずれかを使用します。
モザイク式グラフィックパネルなどに適している表示器です。

型式

ADD-N

仕様・規格一覧

タイプ ADG-NS中型パネルメーター
入力信号 アナログ(電圧・電流)
入力インピーダンス 1MΩ(電圧) 250Ω(電流)
変換桁数 10進 2・3・4・5桁 ( 最大19999)
変換方式 2重積分方式
サンプリング時間 約0.35~6秒可変
変換精度(23℃±5℃) 1 % ±1DIGIT 2桁(0~99)
0.1 % ±2DIGIT 3桁(0~999)
0.03% ±3DIGIT 4桁(0~9999)
0.03% ±3DIGIT 5桁(0~19999)
表示素子 高輝度LED 7セグメント表示器
供給電圧 AC100V / DC24V その他
消費電力 20VA以下(AC100V)
絶縁耐圧 AC1000V / 1分間 電源 端子 : フレーム間
絶縁抵抗 DC500V / 20MΩ以上 電源 端子 : フレーム間
使用温度範囲 0~45℃
使用湿度範囲 20~90%RH 結露なき事
塗装色 マンセル 5Y7/1半ツヤ

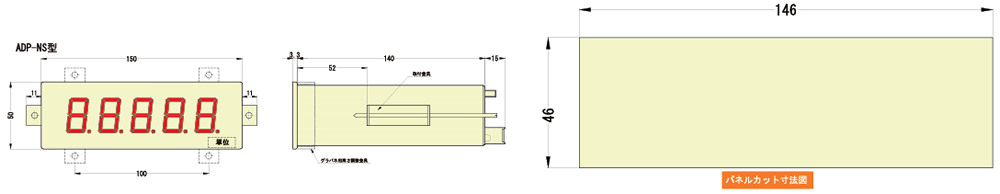

外観図

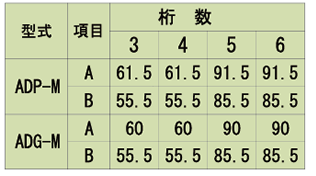

寸法表

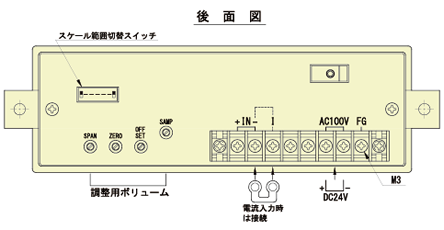

接続端子

各種ダウンロード

カタログダウンロード
種別1 パネルメータ 種別2
文字高 26 R,G,O
表示桁数 2,3,4,5 入力 アナログ
出力 電圧 AC100V,DC24V
取付 パネル
