普通パネルマウント用 ADP-M型 小型デジタルパネルメーター

概要

本器はアナログ信号(電圧又は電流)を受けデジタル値に変換して表示するA/D変換内蔵のパネルメータです。

特長

表示スケール値は任意に設定することが出来ます。
表示文字の大きさは10mmと15mmの2種類から選択出来ます。
供給電源はDC5V/DC24Vのいずれかを使用します。
パネルマウント方式のため取り付けが簡易です。

型式

ADP-M

仕様・規格一覧

タイプ ADP-M小型パネルメーター
入力信号 アナログ(電圧・電流)
入力インピーダンス 1MΩ(電圧) 250Ω(電流)
変換桁数 10進 2・3・4・5桁 ( 最大19999)
変換方式 2重積分方式
サンプリング時間 約0.35~6秒可変
変換精度(23℃±5℃) 1 % ±1DIGIT 2桁(0~99)
0.1 % ±2DIGIT 3桁(0~999)
0.03% ±3DIGIT 4桁(0~9999)
0.03% ±3DIGIT 5桁(0~19999)
表示素子 高輝度LED 7セグメント表示器
供給電圧 DC24V
消費電力 5W以下/DC
絶縁耐圧 AC1000V / 1分間 電源 端子 : フレーム間
絶縁抵抗 DC500V / 20MΩ以上 電源 端子 : フレーム間
使用温度範囲 0~45℃
使用湿度範囲 20~90%RH 結露なき事
塗装色 マンセル N1.5半ツヤ 指定可能

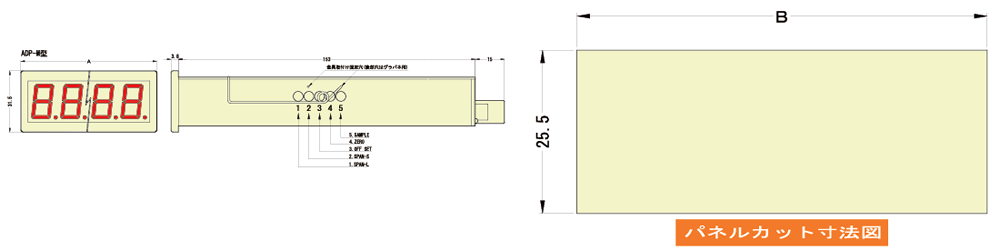

寸法図

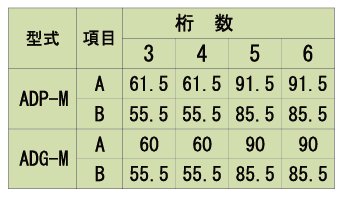

寸法表

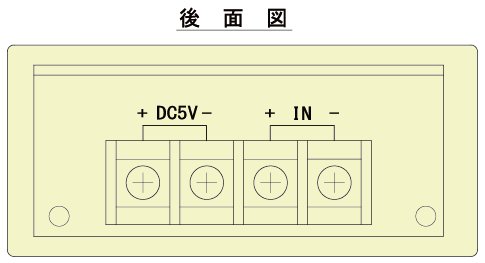

接続端子
