CP-IN-E

シリアルインターフェイス付 CP-IN-E型 表示コントローラ

概要

桁組7セグメント表示器を駆動するためのCPUボードです。

特長

  • 本器は上位計算機又はシーケンスコントローラDOのシリアル(RS232C・RS422)表示データをインターフェイスの上、ワードシリアル又は桁シリアル信号出力する表示コントローラです。
    リレーバッファボード又はDiボードを増設することでランプ表示及びDiデータを含むポーリング制御が可能になります。
  • ご注文、お引合い時は表示方式をご確認ください。Eタイプは桁シリアル方式です。
  • CP-IN-EN-0Y型は収納BOX付です。CP-IN-E-0Yはボードのみとなります。

型式

CP-IN-E

CP-IN-EN-OY

仕様・規格一覧

タイプ CP-IN-Ecぴね
入力信号 RS232C・RS422 JIS・ASCⅡ表示コード
制御方式 8 bit CPU
表示方式 桁シリアル方式
同期方式 調歩同期式
通信手順 無手順
データ
キャラクタ
データ長 8 bit
スタートビット 1 bit
ストップビット 1 bit
パリティ偶数・奇数・なし
通信速度 1200・2400・4800・9600bps 可変
供給電圧 AC100V・DC24V その他
消費電力 15VA MAX(AC100V )
絶縁耐圧 AC1000V / 1分間 電源 端子 : フレーム間
絶縁抵抗 DC500V / 20MΩ以上 電源 端子 : フレーム間
使用温度範囲 0~45℃
使用湿度範囲 20~90%RH 結露なき事
塗装色 マンセル 5Y7/1半ツヤ

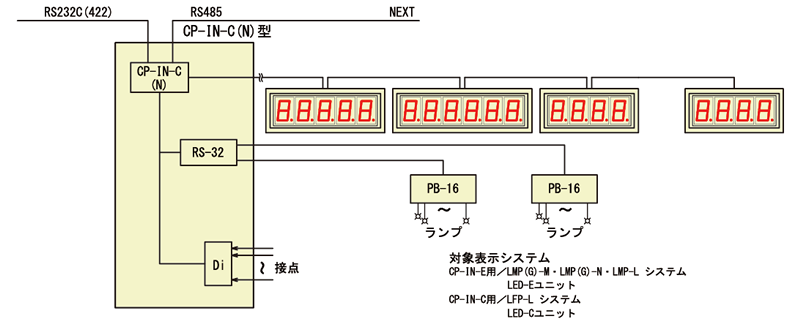

基本構成図

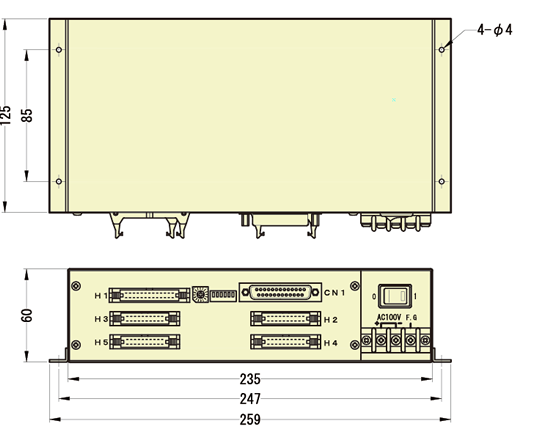

寸法図

端子接続表
