DU-40B-C

5×7ドットマトリックス表示・単桁ユニット DU-40Bシリーズ DU-40B-C型(屋内屋外兼用ランプ配列表示)

概要

本器はアドレス選択方式のドットマトリックス表示器です。
表示器のアドレスNoを指定し、書き込み信号を入力することでデータ表示するユニットです。

特長

一桁ごとにデータを書き込む方式です。
アドレスは8ビット(最大256桁まで接続可能)
80~250mmの大型表示のため長距離からの視認性が良好です。
ランプ配列発光表示のため輝度が高く屋外表示に適しています。

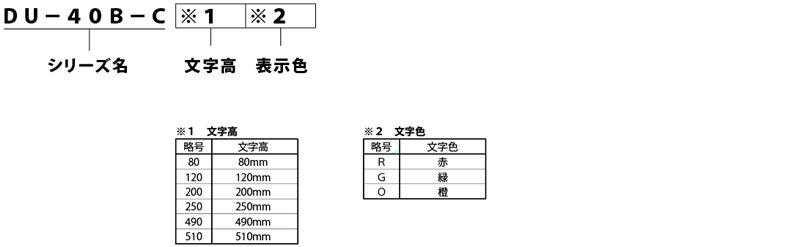

型式

仕様・規格一覧

タイプ  DU-40N-C単桁ユニット
入力信号 データ8bit
桁アドレス:8bit / ストロープ:1bit
入力信号形態 オープンコレクター又は接点
伝送方式 桁シリアル方式
表示文字 英数字・カナ記号(JIS・ASICⅡ)
表示方式 5×7ドットランプ配列表示
文字高 80 / 120 / 250 / 490 / 510mm
表示素子 高輝度LED
供給電圧 DC12V(10~14V) / DC24V(22~26V)表示・ロジック用
絶縁耐圧 AC100V / 1分間   端子:フレーム間
絶縁抵抗 DC500V / 100MΩ以上 端子:フレーム間
使用温度範囲 0~50℃
使用湿度範囲 20~90%RH 結露なき事
