DU-40B-C26

パラレル入力・桁組ユニット DU-40Bシリーズ DU-40B-C26型(ビットパラレル伝送)

概要

※※※※※※※※※※※※※※※※※※※※※※※※※※※※

特長

  • 本器はアドレス比較回路を有するメモリー付表示器です。
    任意に桁組した表示機器群のラッチアドレスNo.を指定し、ストローブ信号を入力することでデータを書込み表示できるユニットです。

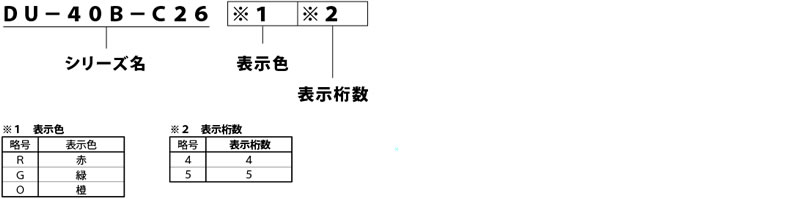

型式

仕様・規格一覧

入力信号 データ8bit 桁アドレス:3bit/ユニットアドレス:5bit/ストロープ:1bit
入力信号形態 オープンコレクター又は接点
伝送方式 桁シリアル方式
表示文字 英数字・カナ記号
表示方式 5 X 7ドット
文字高 26mm
表示素子 高輝度LED
供給電圧 DC5V(4.75~5.25V)表示・ロジック用
消費電流 0.3AMax/桁(DC5V)
絶縁耐圧 AC100V/1分間 端子 : フレーム間
絶縁抵抗 DC500V/100MΩ以上 端子 : フレーム間
使用温度範囲 0~50℃
使用湿度範囲 20~90%RH 結露なき事

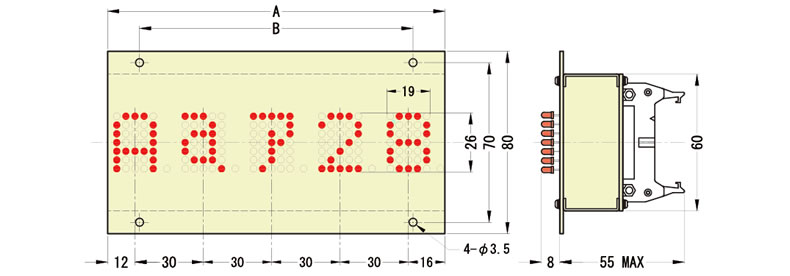

外形寸法

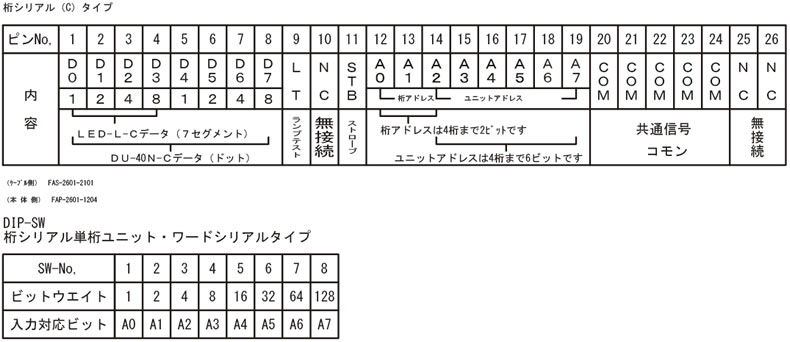

接続端子表

各種ダウンロード

カタログダウンロード
種別1 5×7ドット 種別2 ユニット
文字高 26 R,G,O
表示桁数 入力 桁シリアル
出力 電圧 DC5V
取付
