LDP-L

7-セグメント表示器 入力PC絶縁・パラレル入力・パネルマウント大型表示器
LDP-L型 パラレル入力PC絶縁パネルマウント

概要

本器はBCDコード又はHEXコードのパラレル信号を受け7セグメント多桁表示を行うものです。
文字高57~200mmの表示器です。

特長

小型のため、機器の組み込みに最適です。
入力信号が絶縁式のため、離れた機器からの信号伝送が可能です。
パネルマウント方式のため取り付けが簡易です。

型式

仕様・規格一覧

タイプ LDP-L大型表示器
入力信号 BCDコード10進 バイナリーコード16進
入力信号形態 オープンコレクター又は接点
表示素子 LED7-セグメントLED表示器
字高 57/80/120/200mm
表示桁数 2~6桁/標準
供給電圧 DC12V(10~14V)表示・ロジック,DC24V I/F
消費電流/桁 200/170/300mA(DC12V)
入力信号絶縁 PC絶縁
絶縁耐圧 AC1000V/1分間 電源端子一括 : フレーム間
絶縁抵抗 DC500V/20MΩ以上 電源端子一括 : フレーム間
使用温度範囲 0~45℃
使用湿度範囲 20~90%RH 結露なき事
外装 マンセルN1.5半ツヤ
特別仕様 DC24V,AC100V単一電源

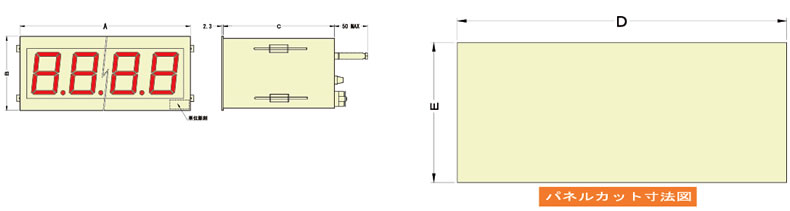

外形寸法

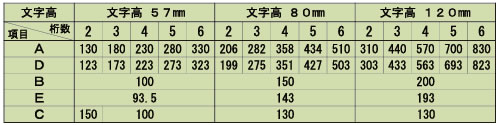

表示対応表・端子接続表



各種ダウンロード

カタログダウンロード
種別1 7セグ 種別2 単体
文字高 57,80,120 R,O,G,B,W
表示桁数 2,3,4,5,6 入力 BCD,HEX
出力 電圧 DC12,24V
取付 パネル
