LED-N-E26

ビットパラレル伝送表示 LED-N-E26型ワードシリアル桁組ユニット

概要

本器はアドレス選択方式のBCD表示器です。
表示器のアドレスNoを指定し、書き込み信号を入力することでデータ表示する
ユニットです。

特長

1回の書き込みで、最大BCD6桁表示まで対応可能
アドレスは8ビット(最大256ユニットまで接続可能)

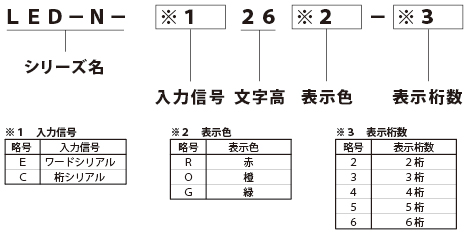

型式

LED-N-E26

仕様・規格一覧

タイプ LED-N-E26 桁組ユニット
入力信号 データ:24bit / 小数点:3bit
ユニットアドレス:8bit/ストロープ:1bit
入力信号形態 オープンコレクター又は接点
伝送方式 ワードシリアル方式
表示文字 7セグメント
文字高 26mm
表示素子 高輝度LED
供給電圧 DC5V(4.75~5.25V)表示・ロジック用
消費電流 0.15AMax/桁(DC5V)
絶縁耐圧 AC100V/1分間 端子 : フレーム間
絶縁抵抗 DC500V/100MΩ以上 端子 : フレーム間
使用温度範囲 0~50℃
使用湿度範囲 20~90%RH 結露なき事

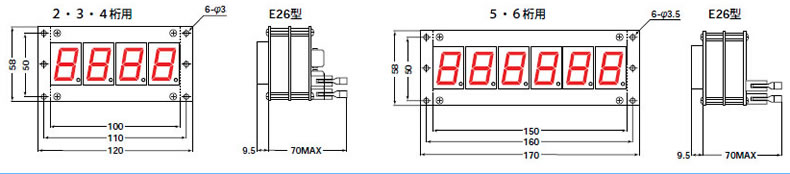

外観図

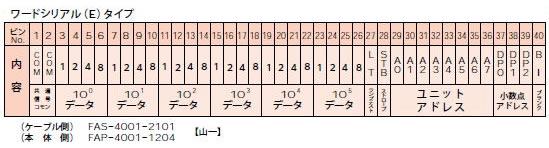

接続端子表

各種ダウンロード

カタログダウンロード
種別1 7セグ 種別2 ユニット
文字高 26 R,G,O
表示桁数 2,3,4,5,6 入力 ワードシリアル,桁シリアル
出力 電圧 DC5V
取付
